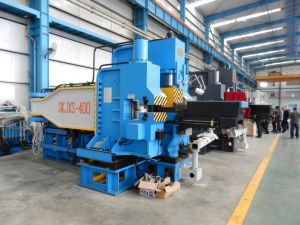

Braccio meccanico curvaprofili SKJXS CNC

Braccio meccanico curvaprofili SKJXS CNC

Carartteristiche principali:
La curvaprofili meccanica CNC (SKJXS): Questo tipo di curvaprofili adotta un touch-screen di livello internazionale. Grazie alla sua gradevole interfaccia e le sue varie funzioni, è possibile un’eccellente interazione tra gli operatori e la stessa, rendendo l’operazione molto pratica. Inoltre, il Sistema a controllo numerico della curvaprofili incorpora le funzioni di di display grafico e localizzazione, il che può dinamicamente mostrare e localizzare l’intero processo e elaborare il tempo di ogni operazioone.
2. Il potente Sistema con tempestivo controllo ad anello promuove l’operazione complessiva della pressa piegatrice. Può rilevare I dati generati da TRIBON, CADDS5 e HDSHM, e poi contemporaneamente trasfoemare quei dati in istruzioni per il processo di lavorazione. Tutto ciò può incontrare le richieste dei cantieri navali che perseguono la costruzione digitale di navi.
3. Sono forniti sia il controllo autmatico che quello manuale. Da una parte, la pressa piegatrice CNC, può, in modo accurate, caricare, scaricare, piegare, non deformare e automaticamente compensare il ritorno elastico e l’allungamento. Dall’altro lato, opzioalmente è offerto un pratico controllo manuale.
4. Questa macchina può automaticamente e manualmente piegare in Avanti e indietro, piegatura a S delle lampadine, piastre dai lati diseguali, sezioni a T, oppure fornire raddrizzamento delle piastre senza cambiare gli stampi. E durante l’intero processo, nessuna anomalia quale torsione, piegatura e bordo rovesciato avranno luogo.
5. Equipaggiata con un Sistema idraulico verticale di pre-piegatura e funzioni di setting manuali contro la deformazione, la pressa piegatrice CNC può automaticamente evitare la piegatura laterale e fornire lavorazioni compatte.
6. L’impiego di un Sistema di rilevazione avanzato e di sensori la rendono semplice da utilizzare.
7. La stampante pneumatica e automatica può stampare il codice e i simboli sulla piastra automaticamente e in modo preciso (come numero, galleggiamento e linea di taglio). Questo fa in modo di avere il processo e l’operazione di stampa terminate nello stesso momento.

Tabella dei parametri SKJXS


Nr. Nome Unit Specifiche tecniche
SKJXS- 100 SKJXS- 300 SKJXS- 400 SKJXS- 500 SKJXS- 600 SKJXS- 700 *
1 Capacità di lavorazione a macchina e piegatura   Piega esterna ,piega interna,piega a S, raddrizzamento
2 Livello piegatura cilindri Spinta e tiraggio KN 1000 3000 4000 5000 6000 7000
Velocità max di lavoro mm/s 11
3 Morsetto cilindro olio Forza max morsetto cetrale KN 350 800 1000 1000 1200 1400
Forza max morsetto laterale KN 200 400 600 600 750 1000
4 Regolazione perno piegato mm 650~1050 1000~ 1400 1200~ 1700 1400~ 2000 1600~2200 1800~ 2500
5 Portata max piegatura device dopo rimozione piegatura laterale mm ±20 ±20 ±25 ±25 ±35 ±35
6 Sistema di carico Velocità max di lavoro mm/s 100 100 120 150 150 150
Spinta max del cilindro KN 126 246 246 246 502 502
7 Resa del materiale N/mm2 355
8 Resa del materiale processato (perno min.) Lampadina acciaio piatto mm 80~220 160~400 160~450 160~ 550 200~ 650 270~800
min.bening raggio(h piastra centrale) mm 10h,1200 10h,1600 10h,1800 10h, 2000 10h, 2700 10h, 3400
Barra disuguale mm 180 140~400 160~450 160~ 500 200~ 650 270~800
Acciaio sezione T mm 80~200 140~400 160~450 160~ 620 200~ 700 270~800
Acciaio piatto (max.) mm   350X40  400x40 650x36 600x 40 700x40
9 Potenza motore KW 18.5+11 45+22 55+30 75+45 75+55 75X2+55



La pressa piegatrice CNC è la più recente nel suo settore con una struttura concisa. Coprono 8 tipi di tonnellaggio, come 1000KN, 1600KN, 3000KN, 4000KN, 5000KN, 6000KN, and 8000KN. La pressa CNC può manualmente o automaticamente piegare in Avanti e indietro, e creare la forma a S senza piegature e distorsioni perciò è stata ampiamente utilizzata nella produzione di lampadine, piastre angolari, sezioni a T, barre piatte, e barre circolari. Grazie alle sue caratteristiche straordinarie, è stata utilizzata in più di 30 cantieri navali, anche in Corea e Vietnam. Noi, in quanto famosi produttori di presse piegatrici, vogliamo fornirvi il miglior prodotto al miglior prezzo.
