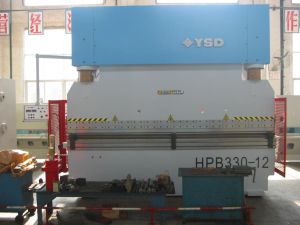

Serie HPB(K) Pressa piegatrice
Serie HPB(K) Pressa piegatrice

Serie HPB(K) Pressa piegatrice

Introduzione
La serie HPB (K) presse idrauliche piegatrici sono macchine piegatrici controllate da una valvola di strozzamento idraulica con sistema servo. Questo tipo di macchinario è caratterizzato da buona precisione sincronizzata e ottima resistenza al carico sbilanciato. Per le macchine idrauliche HPB, la pressione nominale va da 100 tons a 400 tons e l’ampiezza della piastra piegata va da 3 metri a 6 metri.

1. La serie HPB (K) presse piegatrici è equipaggiata con una valvola di strozzamento idraulica con sistema servo che può offrire un controllo effettivo ed accurato sul processo di piegatura.
2. La pressa idraulica piegatrice è caratterizzata da buona precisione sincronizzata e ottima resistenza al carico sbilanciato.
3. E’ disponibile il controllo numerico per le presse piegatrici.
4. Questo tipo di pressa idraulica piegatrice permette l’utilizzo di bielle e forcelle.
5. Queste macchine hanno anche il merito di rendere le operazioni facili, oltre al mantenimento e la regolazione.
6. Ha un aspetto conciso e una bella struttura.

Serie HPB Sistema meccanico-idraulico

La serie HPB (K) presse piegatrici adotta un complesso, efficiente ed accurata valvola di strozzamento meccanico-idraulica, contribuendo alla buona sincronicità-accuratezza e prevenendo il problema del carico solo da un lato.

Coronamento:

Standard: coronamento fisso tavolo di lavoro.

Opzioni:

1. Regolazione coronamento sul dispositivo di bloccaggio.
2. Regolazione coronamento sul tavolo di lavoro manuale o controllo CNC.

Profondità piegatura:

Tabella parametri

Da 100 a 150 tons
Specificazioni 100/30 125/30 150/30
Forza di pressione       KN 1000 1250 1500
Lunghezza lavoro   mm 3000 3000 3000
Dist. Tra I montanti 2550 2550 2550
Colpi slittone     mm 120 150 150
Regolazione movimenti slittone mm 100 120 120
Giorno         mm 310 350 350
Profondità gola      mm 200 250 250
Del tavolo mm 180 180 180
Velocità di approccio mm/s 90 90 90
Velocità di lavoro   mm/s 8.5 8.5 8.5
Velocità di ritorno   mm/s 50 64 64
Potenza motore     kw 7.5 11 11
Peso approssimativo   kg 7300 10800 11500
Movimento registro  mm 600 600 600
Volume del serbatoio  L 245 245 245
Lunghezza macchina   mm 3200 3200 3200
Della macchina   mm 1250 1500 1500
Della macchina mm 2600 2970 2970

Da 150 a 250 tons
Specificazioni 150/40 200/32 200/40 200/50 200/60 250/32
Forza di pressione       KN 1500 2000 2000 2000 2000 2500
Lunghezza lavoro   mm 4000 3200 4000 5000 6000 3200
Dist. Tra I montanti 3150 2550 3150 4050 4990 2550
Colpi slittone     mm 150 175 175 175 175 250
Regolazione movimenti slittone mm 120 145 145 145 145 180
Giorno         mm 350 425 425 425 425 500
Profondità gola      mm 250 250 250 250 250 300
Del tavolo mm 180 180 180 180 180 250
Velocità di approccio mm/s 90 90 90 90 90 80
Velocità di lavoro   mm/s 8.5 7.5 7.5 7.5 7.5 6
Velocità di ritorno   mm/s 64 70 70 70 70 60
Potenza motore     kw 11 15 15 15 15 22
Peso approssimativo   kg 13000 14000 16000 17500 19000 16300
Movimento registro  mm 600 600 600 600 600 600
Volume del serbatoio  L 245 314 314 314 314 314
Lunghezza macchina   mm 4050 3250 4050 5050 6150 3250
Della macchina   mm 1500 1640 1640 1700 1700 1900
Della macchina mm 2970 3320 3320 3320 3320 3810

Da 250 a 400 tons
Specificazioni 250/40 300/32 300/40 300/50 300/60 400/60
Forza di pressione       KN 2500 3000 3000 3000 3000 4000
Lunghezza lavoro   mm 4000 3200 4000 5000 6000 6000
Dist. Tra I montanti 3150 2550 3150 4050 5050 5050
Colpi slittone     mm 250 250 250 250 250 300
Regolazione movimenti slittone mm 180 180 180 180 180 200
Giorno         mm 500 500 500 500 500 570
Profondità gola      mm 300 300 300 300 300 300
Del tavolo mm 250 250 250 250 250 250
Velocità di approccio mm/s 80 80 80 80 80 60
Velocità di lavoro   mm/s 6 6 6 6 6 8
Velocità di ritorno   mm/s 60 60 60 60 60 40
Potenza motore     kw 22 22 22 22 22 37
Peso approssimativo   kg 18500 17000 20660 22300 29000 40000
Movimento registro  mm 600 600 600 600 600 600
Volume del serbatoio  L 314 314 314 314 314 1175
Lunghezza macchina   mm 4050 3250 4050 5050 6050 3785
Della macchina   mm 1900 2000 2000 2000 2000 2355
Della macchina mm 3810 3810 3810 3830 3830 3890

HUBEI TRI-RING METAL-FORMING EQUIPMENT è un fornitore di tutte le presse piegatrici idrauliche in Cina. La serie HPB(K)presse idrauliche piegatrici è in grado di produrre prodotti in acciaio di alta qualità. Per maggiori informazioni, contattaci.
